안녕하세요 pulluper 입니다.
이번 포스팅에서는 ICCV2021 발표 후 많은 비전 모델의 백본으로 사용되고 있는
swin transformer 논문에 대하여 알아보겠습니다.
https://arxiv.org/abs/2103.14030
Swin Transformer: Hierarchical Vision Transformer using Shifted Windows
This paper presents a new vision Transformer, called Swin Transformer, that capably serves as a general-purpose backbone for computer vision. Challenges in adapting Transformer from language to vision arise from differences between the two domains, such as
arxiv.org
논문의 전체 이름은 Swin Transformer: Hierarchical Vision Transformer using Shifted Windows 입니다.
shifted window를 이용한다는 점과 계층적 구조를 이용한다는 것을 알 수 있습니다.
문제제기
먼저 논문에서 제시하는 문제를 보겠습니다.

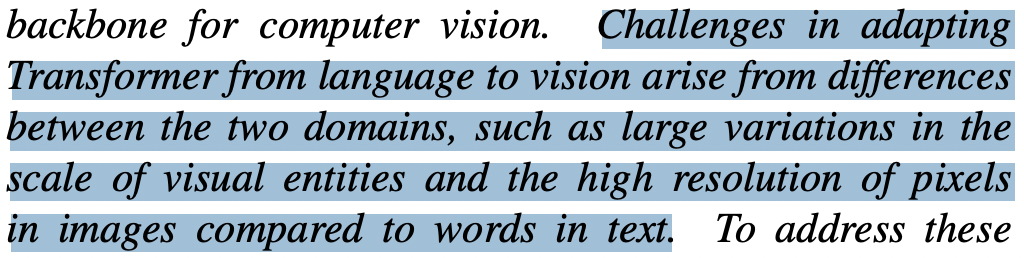

abstract 에서 다음과 같이 언급되며,
introduction에서는 아래와 같이 패러프레이징이 됩니다.
즉, 정리하면 vision task는 다음 두가지 이유 때문에 Transformer를 적용하기 어렵다 합니다.
1. 스케일의 큰 변동성
2. 높은 해상도의 이미지
논문에서는 작은 사이즈의 패치로 나누어 깊어질수록 머징을 하는 계층구조와,
높은 해상도때문에 생기는 quadratic computational cost 문제를
window 크기를 기준으로 줄일수 있다고 합니다. (hw -> M)
이후 나오는 다른 디테일들은 다음 전체 네트워크를 보며 설명해 보겠습니다.
네트워크
네트워크는 위의 그림에 있는 요소들인
1. Patch Partition
2. Linear Embedding
3. Swin Transformer Block
4. Patch Merging
이 네가지를 분석 및 구현을 하며 알아 보겠습니다.
1. Patch Partition + Linear Embedding
기존의 VIT는 하나의 토큰을 16 x 16 의 크기로 나누었는데, Swin Transformer는
Tiny 기준 patch를 4 x 4로 설정합니다.
그렇다면 다음그림과 같이 sequence 의 길이는 56 x 56 = 3146이 됩니다.
코드는 다음과 같습니다.
VIT와 비슷하게 convolution의 kernel과 stride를 같게 하여 patch를 뽑습니다.
이때 convolution의 channel을 96(tiny 기준)으로 만들어 linear embedding까지 합니다.
class PatchPartition(nn.Module):
def __init__(self,
patch_size: int = 4,
):
"""
this patch partition + Linear Embedding
:param patch_size:
"""
super().__init__()
self.proj = nn.Conv2d(3, 96, kernel_size=patch_size, stride=patch_size)
self.norm = nn.LayerNorm(96)
def forward(self, x):
x = self.proj(x) # [B, 96, 56, 56]
x = x.flatten(2).transpose(1, 2) # BCHW -> BNC
x = self.norm(x)
return x
2. Swin Transformer Block
Swin Transformer Block은 다음 두가지 attention을 이용합니다.
1) W-MSA : window로 잘라서 window 내부의 sequence 끼리 attention 하는것
2) SW-MSA : window를 움직여서 W-MSA 하는것
2-1) W-MSA
W-MSA 부분의 구현에 대하여 설명하기 위해서 논문의
Efficient batch computation for shifted configuration 챕터와 연관하여 설명해 보겠습니다.
일단 현재 우리는 Patch Partition + Linear Embedding 으로 인해
[B, 96, 56, 56] 의 크기의 텐서를 가지고 있습니다.

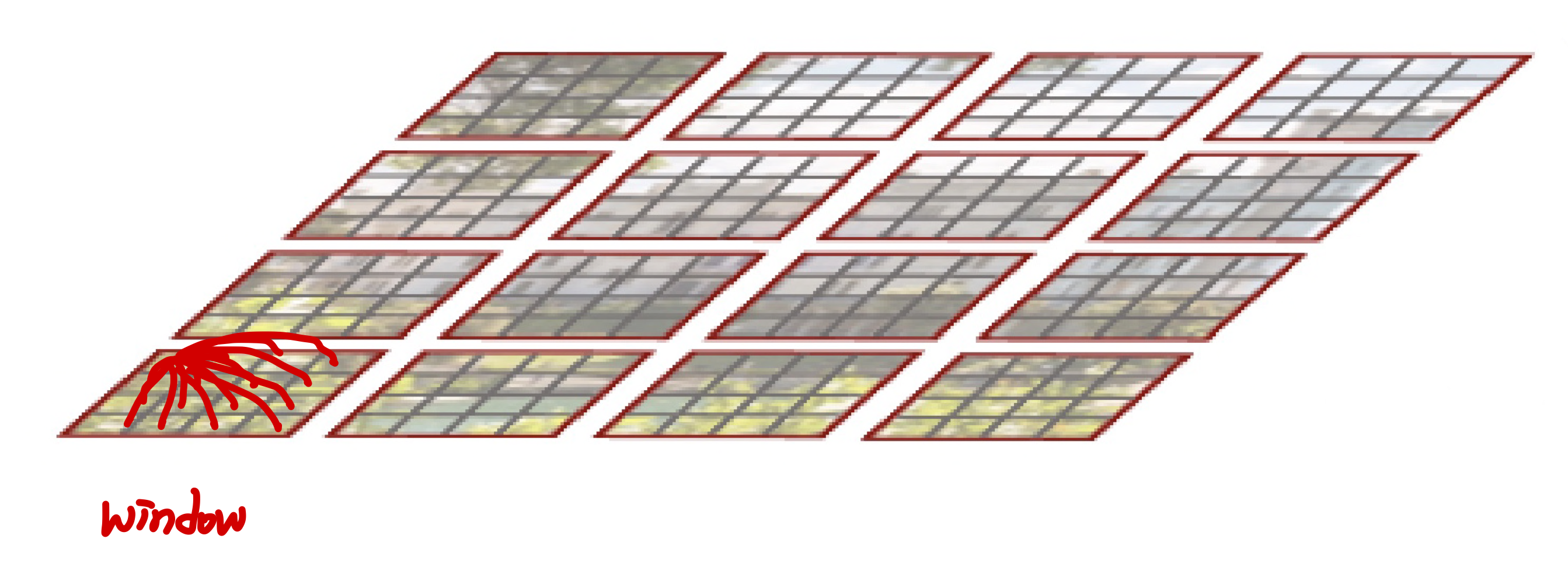

여리서 size가 7인 window로 자르면, [B, 96, 8, 7, 8, 7] 의 크기로 구분가능합니다.
여기서 7 x 7의 크기를 갖는 area를 또다른 batch로 처리를 해서 다음의 shape으로 만듭니다.
[B', 96, 7, 7] (B' = B x 8 x 8) 로 만든후 연산을 진행하고 다시 원래의 크기로 돌려줍니다.

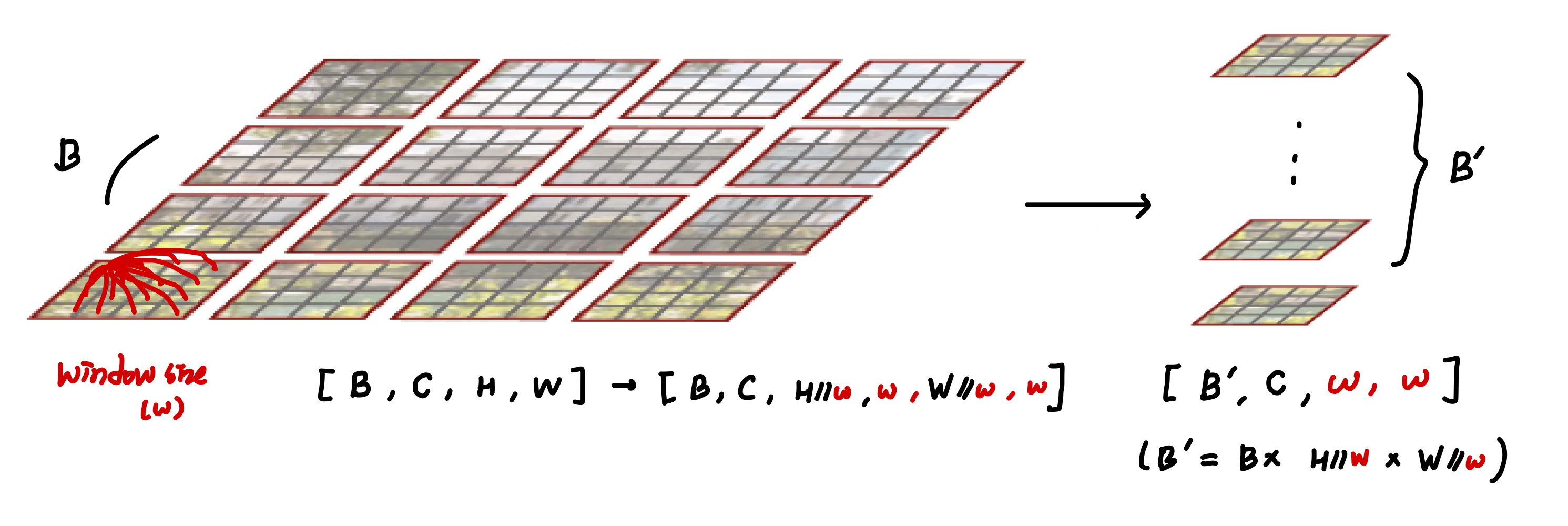

이 방식을 Efficient batch computation 라고 하며 다음 그림으로 이해 할 수 있습니다.
W-MSA 구현은 다음과 같습니다.
(참고로 가독성을 위해 relative positional encoding 부분은 제외한 상태입니다.)
class W_MSA(nn.Module):
def __init__(self,
dim, num_heads, head_dim=None, window_size=7,
qkv_bias=True, attn_drop=0., proj_drop=0.):
super().__init__()
self.dim = dim
self.window_size = window_size
self.num_heads = num_heads
head_dim = head_dim or dim // num_heads
attn_dim = head_dim * num_heads
self.scale = head_dim ** -0.5
self.qkv = nn.Linear(dim, attn_dim * 3, bias=qkv_bias)
self.attn_drop = nn.Dropout(attn_drop)
self.proj = nn.Linear(attn_dim, dim)
self.proj_drop = nn.Dropout(proj_drop)
self.softmax = nn.Softmax(dim=-1)
def forward(self, x):
# setting
B, L, C = x.shape
ws = self.window_size
w = h = int(math.sqrt(L))
h_ = int(h // ws)
w_ = int(w // ws)
# [B, 3136, C]
# ----------- efficient batch computation for shifted configuration -----------
x = x.view(B, h, w, C) # [B, H, W, C]
x = x.view(B, h_, ws, w_, ws, C) # [0, 1, 2, 3, 4, 5 ] -> [0, 1, 3, 2, 4, 5 ] - idx
x = x.permute(0, 1, 3, 2, 4, 5).contiguous() # [B, 8, 7, 8, 7, 96] -> [B, 8, 8, 7, 7, 96]
x = x.view(B * h_ * w_, ws * ws, C) # [B' = B x 8 x 8], -> [B' 49, 96]
# ------------------------------ attention ------------------------------
B_, N, C = x.shape # [B_, 49, 96]
qkv = self.qkv(x).reshape(B_, N, 3, self.num_heads, -1).permute(2, 0, 3, 1, 4)
q, k, v = qkv.unbind(0)
q = q * self.scale
attn = (q @ k.transpose(-2, -1))
attn = self.softmax(attn)
attn = self.attn_drop(attn)
x = (attn @ v).transpose(1, 2).reshape(B_, N, -1)
x = self.proj(x)
x = self.proj_drop(x) # [B_, 49, 96]
# ---------- make multi-batch tensor original batch tensor ----------v
x = x.view(B, h_, w_, ws, ws, C) # [B, 8, 8, 7, 7, 96]
x = x.permute(0, 1, 3, 2, 4, 5).contiguous() # [B, 8, 7, 8, 7, 96]
x = x.view(B, h, w, -1) # (roll) [B, 56, 56, 96]
x = x.view(B, h * w, C) # [B, 56, 56, 96]
return x
2-2) SW-MSA
Shifted Window MSA입니다.
W-MSA만 사용한다면 window간의 interection이 줄어듭니다.
따라서 window의 위치를 변경해서 W-MSA의 window간
연결성을 늘려주는 방법을 제안합니다.
[pytorch] torch.roll 설명 및 예제
torch.roll 설명 https://pytorch.org/docs/stable/generated/torch.roll.html torch.roll — PyTorch 2.0 documentation Shortcuts pytorch.org 위의 그림과 같이 torch.roll 은 원하는 dim으로 tensor를 이동시키는 것이다. (굴린다고 표현)
csm-kr.tistory.com
다음과 같은 그림에서 1번에서 2번으로 torch.roll 을 사용하여 변경할 수 있습니다.
논문에서는 Cyclic Shift라는 용어를 사용했습니다.
그런데 그림 3과 같이 생각을 해 보면, (5, 8) 영역은 각각 (3, 6)의 영역과 관련이 없습니다.
이미지의 입장에서 roll을 한다고 해서 그 연속성이나 연결성을 보장해주지 않기 때문입니다.
따라서 관련된 부분들만의 연산을 위해서 mask를 이용해 가려줍니다.
이를 Masked MSA라고 합니다.
저 파런색 부분이 위에서 roll 되어온 부분이고 여기서 W-MSA를 수행하면 다음과 같습니다.
1번 영역은 sequence로 만들었을 때 영역 모두가 서로 연관된 부분이기 때문에 mask는 모두 0입니다.

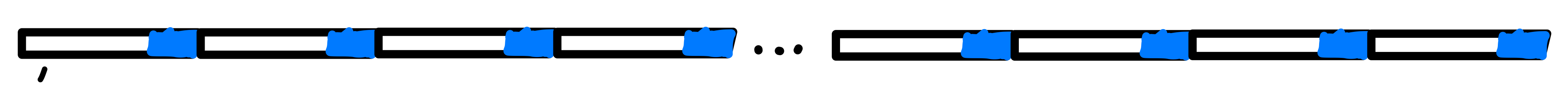

2번 영역을 생각하면 이를 sequence로 폈을 때, 다음과 같습니다.
서로 연관된 부분에 대하여 masking 을 해주면 격자의 모양이 나옵니다.
3번 영역은 다음과 같은 sequence 가 되고
4번 영역은 2번과 3번의 통합된 모습이 나올것 입니다.
이에 대하여 mask들을 보면 각 영역에 대하여 다음과 같이 가려주는 부분이 생깁니다.
여기서 어두운부분이 -100, -inf 등으로 가려주는 부분이고 밝은 부분은 0으로 masking 합니다.
이렇게 W-MSA에 mask를 더해주어 attention을 하고 다시 원래자리로 돌리는 roll back을 합니다.
attention matrix에 큰 음수값을 더해주면, softmax의 특성상 그 그 부분은 매우작은 값이되어 무시됩니다.

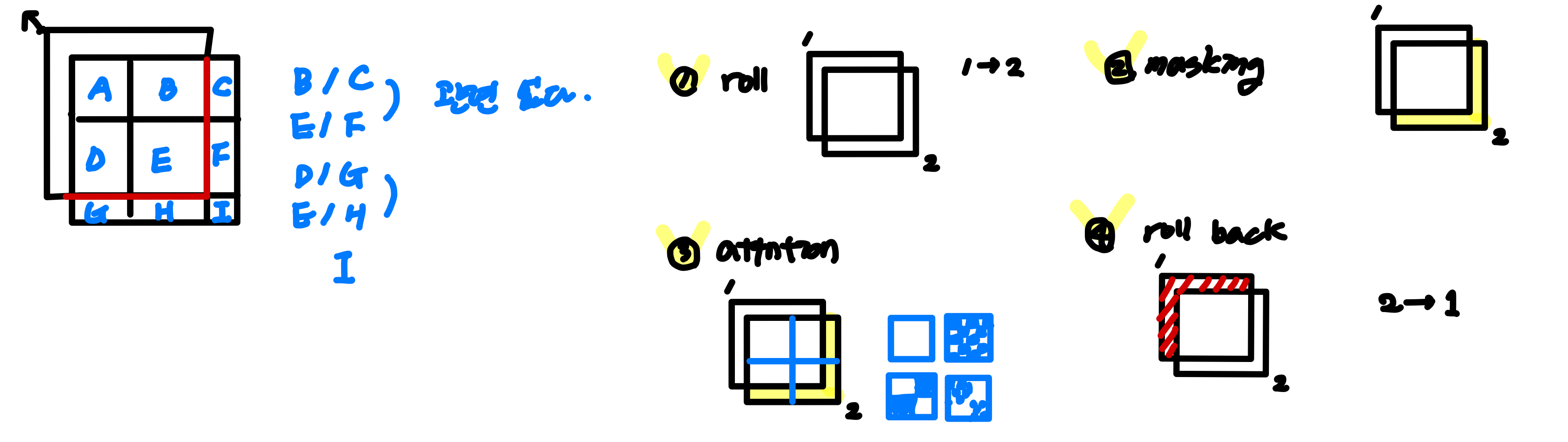

정리하자면 다음의 1, 2, 3, 4단계를 거쳐서 SW-MSA가 완성됩니다.
이제 다음 그림이 잘 이해가 되실것 입니다.
코드는 다음과 같습니다. (mask 부분은 official code 참조했습니다.)
class SW_MSA(nn.Module):
"""
need shift torch.roll and attention mask
"""
def __init__(self,
dim, num_heads, head_dim=None, window_size=7,
qkv_bias=True, attn_drop=0., proj_drop=0.,
input_resolution: tuple = (56, 56)):
super().__init__()
self.dim = dim
self.window_size = window_size
self.num_heads = num_heads
head_dim = head_dim or dim // num_heads
attn_dim = head_dim * num_heads
self.scale = head_dim ** -0.5
self.qkv = nn.Linear(dim, attn_dim * 3, bias=qkv_bias)
self.attn_drop = nn.Dropout(attn_drop)
self.proj = nn.Linear(attn_dim, dim)
self.proj_drop = nn.Dropout(proj_drop)
self.softmax = nn.Softmax(dim=-1)
# calculate attention mask for SW-MSA
self.input_resolution = input_resolution
H, W = self.input_resolution
img_mask = torch.zeros((1, H, W, 1)) # 1 H W 1
cnt = 0
for h in (
slice(0, -self.window_size),
slice(-self.window_size, -3),
slice(-3, None)):
for w in (
slice(0, -self.window_size),
slice(-self.window_size, -3),
slice(-3, None)):
img_mask[:, h, w, :] = cnt
cnt += 1
mask_windows = window_partition(img_mask, self.window_size) # num_win, window_size, window_size, 1
mask_windows = mask_windows.view(-1, self.window_size * self.window_size)
attn_mask = mask_windows.unsqueeze(1) - mask_windows.unsqueeze(2)
self.attn_mask = attn_mask.masked_fill(attn_mask != 0, float(-100.0)).masked_fill(attn_mask == 0, float(0.0))
def forward(self, x):
# setting
B, L, C = x.shape
ws = self.window_size
w = h = int(math.sqrt(L))
h_ = int(h // ws)
w_ = int(w // ws)
# [B, 3136, C]
# ----------- efficient batch computation for shifted configuration -----------
x = x.view(B, h, w, C) # [B, H, W, C]
x = torch.roll(x, shifts=(-3, -3), dims=(1, 2)) # [B, H, W, C]
x = x.view(B, h_, ws, w_, ws, C) # [0, 1, 2, 3, 4, 5 ] -> [0, 1, 3, 2, 4, 5 ] - idx
x = x.permute(0, 1, 3, 2, 4, 5).contiguous() # [B, 8, 7, 8, 7, 96] -> [B, 8, 8, 7, 7, 96]
x = x.view(B * h_ * w_, ws * ws, C) # [B' = B x 8 x 8], -> [B' 49, 96]
# ------------------------------ attention ------------------------------
B_, N, C = x.shape # [B_, 49, 96]
qkv = self.qkv(x).reshape(B_, N, 3, self.num_heads, -1).permute(2, 0, 3, 1, 4)
q, k, v = qkv.unbind(0)
q = q * self.scale
attn = (q @ k.transpose(-2, -1))
num_win = self.attn_mask.shape[0]
attn = attn.view(B_ // num_win, num_win, self.num_heads, N, N) + self.attn_mask.to(torch.get_device(q)).\
unsqueeze(1).unsqueeze(0)
attn = attn.view(-1, self.num_heads, N, N)
attn = self.softmax(attn)
attn = self.attn_drop(attn)
x = (attn @ v).transpose(1, 2).reshape(B_, N, -1)
x = self.proj(x)
x = self.proj_drop(x) # [B_, 49, 96]
# ---------- make multi-batch tensor original batch tensor ----------v
x = x.view(B, h_, w_, ws, ws, C) # [B, 8, 8, 7, 7, 96]
x = x.permute(0, 1, 3, 2, 4, 5).contiguous() # [B, 8, 7, 8, 7, 96]
x = x.view(B, h, w, -1) # (roll) [B, 56, 56, 96]
x = torch.roll(x, shifts=(3, 3), dims=(1, 2)) # [B, 56, 56, 96]
x = x.view(B, h * w, C) # [B, 3136, 96]
return x2-3) Patch merging
이부분은 resolution을 줄이고, channel을 줄이는 부분입니다.
여기는 torch.Unfold와 nn.Linear로 쉽게 구현 가능합니다.
[pytorch] torch.nn.Unfold
torch.nn.Unfold 는 다음과 같다. batched tensor에 대하여 마치 convolution 처럼 sliding 움직이면서 그 local block을 구하는 것이다. 다음 사이트에서 자세한 설명을 볼 수 있다. https://pytorch.org/docs/stable/generated
csm-kr.tistory.com
코드는 다음과 같습니다.
class PatchMerging(nn.Module):
def __init__(self, in_channels, out_channels, input_resolution, downscaling_factor=2):
super().__init__()
self.input_resolution = input_resolution
self.downscaling_factor = downscaling_factor
self.patch_merge = nn.Unfold(kernel_size=downscaling_factor, stride=downscaling_factor, padding=0)
self.linear = nn.Linear(in_channels * downscaling_factor ** 2, out_channels)
def forward(self, x):
b, l, c = x.shape
h, w = self.input_resolution
x = x.view(b, h, w, c)
new_h, new_w = h // self.downscaling_factor, w // self.downscaling_factor
x = self.patch_merge(x).view(b, -1, new_h, new_w).permute(0, 2, 3, 1)
x = x.view(-1, new_h * new_w, c * self.downscaling_factor ** 2)
x = self.linear(x)
return x
학습 및 결과
1) 학습 환경 (분류)
[ Imagenet 1k ]
batch size : 1024
learning rate : 0.001
epoch : 300
optimizer : AdamW
weight_decay : 0.05
lr scheduler : cosine scheduler (20 epoch warm up)
loss : LabelSmoothingCrossEntropy (num_classes : 1000)
Augmentation : like Deit (except for RA(repeated augmentation) and EMA(exponential moving average)
[ Imagenet 22k for pre-training ]
batch size : 4096
learning rate : 0.001
epoch : 90
optimizer : AdamW
weight_decay : 0.01
lr scheduler : cosine scheduler (5 epoch warm up)
loss : LabelSmoothingCrossEntropy (num_classes : 21,841 classes)
Augmentation : like Deit (except for RA(repeated augmentation) and EMA(exponential moving average)
(1400만개, 21,841 classes)
이후 Imagenet 1k에서 추가적으로 30 epoch의 fine-tuning 을 진행합니다.
epoch : 30
batch size : 1024
learning rate : 0.0001
weight_decay : 10^-8
참고로 DeiT에서의 augmentation 은 다음과 같습니다.
2) 학습결과 (분류)
SWIN transformer는 다른 convolution based 네크워크에 비해서도 좋고 VIT와 DeiT에 대비하여
더 적은 파라미터와 flops에도 더 좋은 성능을 내는 모습을 보여줍니다.

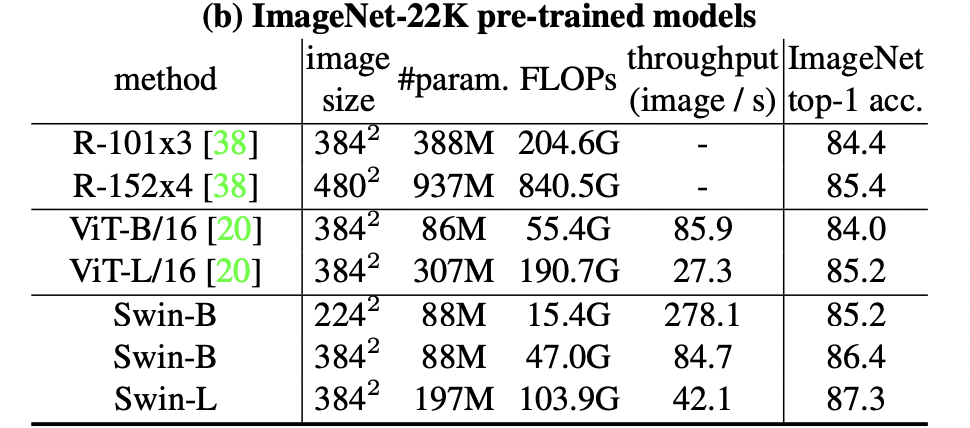

Imagenet-22k pre-trained model에 대하여도 기존의 vit보다 더 좋은 성능을 보여줍니다.
3) 학습결과 (detection/segmentation)
다른 vision task에서 많이 쓰이는 backbone 인 resnet등과의 비교입니다.

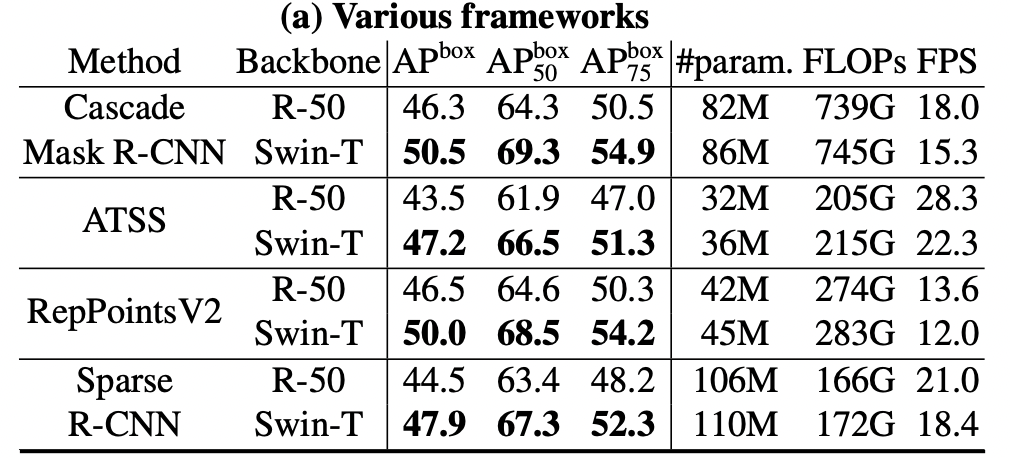

[object detection]
여러 디텍션 알고리즘 (Mask-RCNN, ATSS, RepPoints, Sparse R-CNN) 등의 backbone의 성능을 바꾸어도
약간의 fps하락이 있지만 성능이 올라가는 모습을 보입니다.

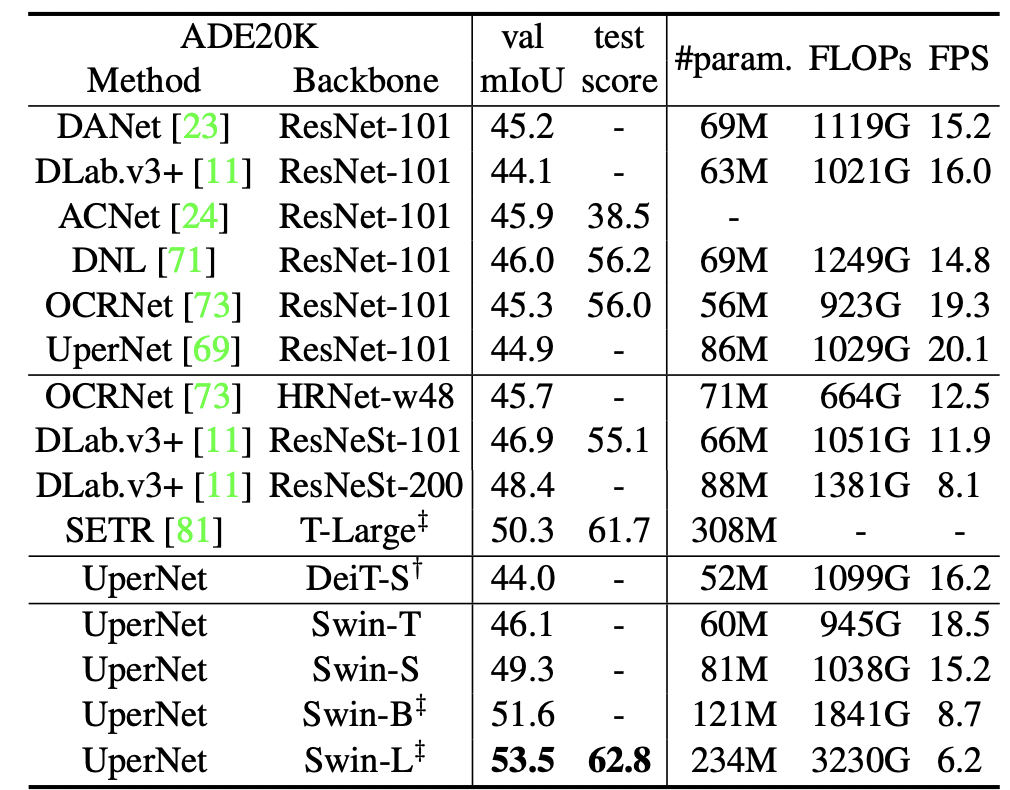

[semantic segmentation]
세그멘테이션의 경우에도 특히 UperNet을 보면, ResNet-101에서 44.9의 성능을 갖지만,
Swin-T, S, B, L 로 넘어갈수록 더 좋은 성능을 보임을 알 수 있습니다.
결론 및 코드구현
Swin Transformer는 local attention을 최대한 window로 나누어 효율적인 계산과
함께 다중 스케일을 고려한 계층적으로 잘 구성된 모델을 만들었습니다.
이는 다양한 모델의 backbone이 될수 있음을 증명했습니다.
더 발전될 가능성은 local attention을 어떻게 global attention과 합치느냐 입니다.
다음에는 이를 위해서 연구된 InternImage(CVPR2023)도 다뤄볼 예정입니다.
전체 코드는 다음에서 참조 가능합니다.
↓ 구현 코드 ↓
https://github.com/csm-kr/swin_transformer_pytorch
GitHub - csm-kr/swin_transformer_pytorch
Contribute to csm-kr/swin_transformer_pytorch development by creating an account on GitHub.
github.com
질문과 토론은 언제든지 환영합니다.
감사합니다. 😄
Reference
https://github.com/microsoft/Swin-Transformer
https://github.com/berniwal/swin-transformer-pytorch
https://github.com/microsoft/Swin-Transformer/issues/38
'Network' 카테고리의 다른 글
| [Network] hugging face에서 ImageNet1K 다운받아서 사용하기 (1) | 2025.01.03 |
|---|---|
| [DNN] torchvision module 이용해서 resnet-dc5 구현하기 (2) | 2023.03.21 |
| [DNN] timm을 이용한 VIT models ILSVRC classification 성능평가 (0) | 2023.03.17 |
| [DNN] multi-head cross attention vs multi-head self attention 비교 (0) | 2023.02.02 |
| performer 구현 (0) | 2022.12.12 |
댓글
